常见电感器发生故障,如何快速查找解决方法

返回列表 来源: 发布日期: 2021.03.05

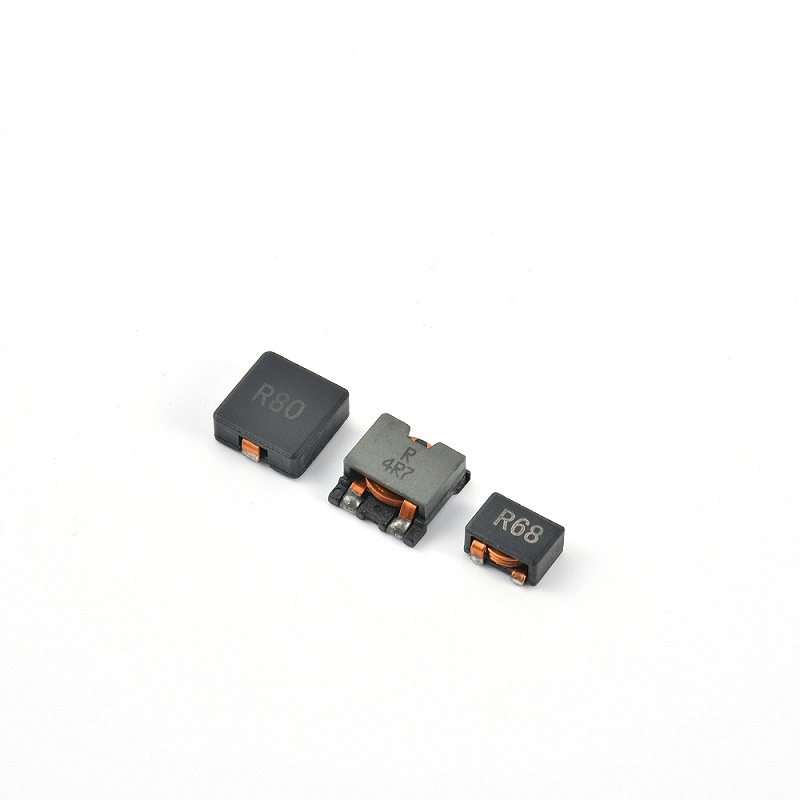

大电流电感

常见的电感有:工字电感,贴片电感,磁环电感,色环电感,以及感应线圈等等,那么在这些电感使用中,发生故障,我们该如何快速寻找出发生故障的原因,从而得到故障解决呢?下面金昊德电感小编就来说说:常见电感器发生故障,如何快速查找解决方法


电感器实际上是一个由导线绕制而成的螺旋线圈。为了获得大的电感,线圈通常绕制在铁心上,所以电感器又称为电磁线圈。电磁线圈应用十分广泛,如开关通、断电磁铁及接触器释放线圈等。

电磁线圈按其与电源的连接,分为电压线圈和电流线圈。电压线圈并联于电路中,电流线圈串联于电路中。电磁线圈的主要技术参数是:(1)工作电压,单位为V; (2)工作电流,单位为A,mA;(3)电抗值,单位为Q。这些技术参数主要由线圈匝数和铁心决定。因此,电磁线圈故障的主要表现为线圈短路、断线,铁心故障等。

1 电磁线圈短路、断线故障的查找电磁线圈短路、断线故障,可用万用表欧姆挡检查。电阻为零,说明线圈已完全短路;电阻为某值,小于正常值,说明线圈部分线匝短路;电阻为∞,说明线圈断线。

2铁心故障的查找电磁线圈具有阻抗,其阻抗包括感抗和电阻2部分,阻抗、感抗、线圈电阻,对电磁线圈,感抗比电阻大,而感抗主要决定于线圈匝数和铁心磁路。磁路完全闭合,感抗大;磁路存在间隙,感抗小。在一定电压下,通过测量电流(即励磁电流)的大小,可以判断铁心是否存在故障。 有如下公式 I:U}z—U}xl 式中电流表读数,如果这一电流与同类电磁线圈相比大得多,说明电磁线圈匝数减少,或存在匝间短路;如果电磁线圈正常,说明铁心吸合不良,或铁心截面积小,铁心片间有短路等故障。

3 电感量改变故障的查找由于电磁线圈、铁心故障可导致电感量改变(一般为减少),因此,在某些情况下有必要测量电磁线圈的电感量。电感量可采用交流电感电桥和万用表进行测量。

在电感发生故障的时候,要静下心来找出故障的原因,找出原因之后,迅速解决故障,以保证电感产品的正常使用。更多关于电感行业知识和产品咨询,请点击金昊德电感官网:https://www.jinhaode88.com/
