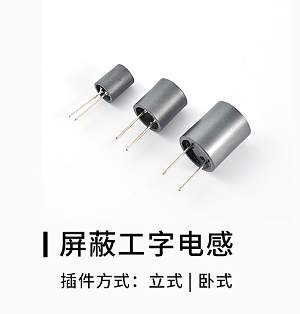

插件屏蔽电感功率有大小不同的区别,有的可以过10A电流,有的只可以过
2A电流,将只能过2A 电流的屏蔽电感插到
10A的PCB板上,会将
PCB板烧坏,同时造成其他器件的损坏,那么什么样的屏蔽插件电感其耐电流好呢?
屏蔽插件电感耐电流性能与几个因素有关:
1,材料,材料含镍含量高,耐电流性能相对会好,屏蔽电感厂家一般都是用镍锌材料;
2,磁芯磁罩的尺寸,磁芯中柱越大,磁罩壁厚大,电流要好,插件屏蔽电感的磁芯通常都是大中柱的磁芯,受磁芯尺寸的限制,磁罩壁厚有薄有厚;
3,绕制的漆包线线径的大小,线径越大,电流越好,功率越大,屏蔽电感线径的选取原则是“就粗不就细,
小感量大线径, 大感量细线径”;
4,磁芯底部与磁罩间的气隙,也叫间隙,工字磁芯绕线后,线包底部与磁罩接触面之间间隙越大,电流越好,屏蔽电感厂家常见的措施是:套管包工字磁芯底部,大尺寸的电感,磁罩底部垫垫片,大的气隙保证有耐大电流的能力。
耐电流一般指饱和电流,下降20%,最大不能超过
30%所对应的瞬时电流的大小值。
