电感器中电流的两种测试方法
返回列表 来源: 发布日期: 2021.03.05

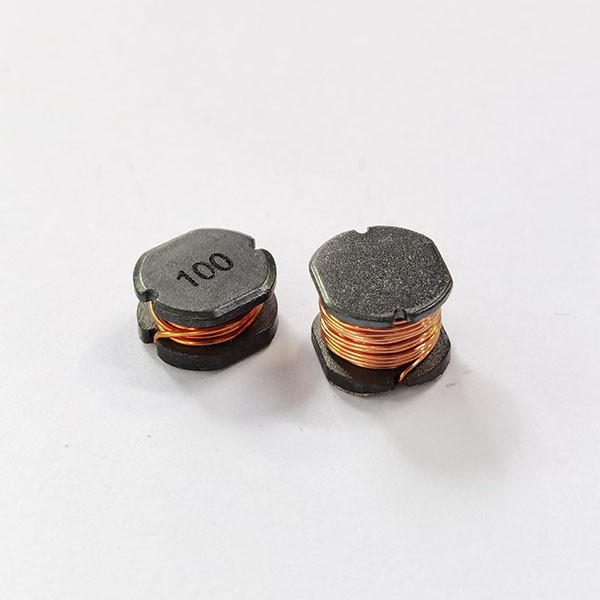

功率电感

众所周知电感器是在很多电器制造厂家经常用到的一种电感元器件!电感器是怎么测电流呢? 成为很多电感器厂家们经常探讨的话题!下面金昊德电感给大家介绍下!


一、霍尔元件测量法

电流探头分很多种,当然,那种只能测交流(严格点:中高频电流)的探头,应该都是交流互感器的原理,这样的探头结构简单,当然性能也一般,价格也不高。 如果要测量电流中的直流(严格点:超低频)成分,则必须对静磁场做出反应,互感器显然是不行的,必须使用霍尔元件(其实还有一种磁通门技术)。霍尔元件在此处不再科普,不懂可以百度,这里主要说说霍尔元件是怎么发挥作用的。

原边电流激励出磁场被霍尔元件检测到,然后根据磁感应强度和电流强度成正比,推算出原边电流,但是这种方案受霍尔元件线性度限制,精度较差。二是只把霍尔元件当作检测磁场有无的工具,这样就摆脱了霍尔元件输出精度对测量精度的影响(注意:offset偏移误差消除不了,只能定期做0点校准)。

二、E空载电流的检测

(a)直接测量法。将次级所有绕组全部开路,把万用表置于交流电流挡(500mA,串入初级绕组。当初级绕组的插头插入220V交流市电时,万用表所指示的便是空载电流值。此值不应大于变压器满载电流的10%~20%。一般常见电子设备电源变压器的正常空载电流应在100mA左右。如果超出太多,则说明变压器有短路性故障。

(b)间接测量法。在变压器的初级绕组中串联一个10/5W的电阻,次级仍全部空载。把万用表拨至交流电压挡。加电后,用两表笔测出电阻R两端的电压降U,然后用欧姆定律算出空载电流I空,即I空=U/R。


以上就是金昊德电感小编给大家介绍的两种电感器电流的测试方法,假如大家还有更多,更好或者更准确的方法,请登录金昊德电感官网进行交流:https://www.jinhaode88.com/
