共模磁环电感饱和会怎样?

返回列表 来源: 发布日期: 2020.10.26

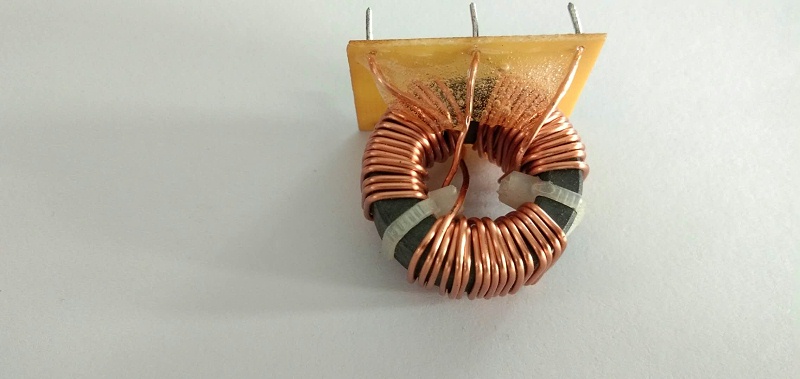

金昊德磁环电感


共模电感饱和会怎样?应该采取什么对策来应对?

共模扼流圈主要包含共模数据信号,共模滤波电感的饱和状态有两个关键点。一是通过共模电磁线圈送到背负载的电流过大,已经超过或达到了共模扼流圈的额定电流。其次,共模电磁干扰在单个周期内的总宽度相对较大,导致电感电流饱和。可以选择电感稍大的共模扼流圈(不要太大,否则会降低负载电流)


共模滤波电感的磁饱和状态会怎样?


1.磁饱和的问题。磁环电感应用于共模扼流圈,大多数情况下不会出现饱和状态。因为共模扼流圈本身有两个维度相同,方向相反,两个绕组互相偏移,不容易出现饱和状态。如果两个绕组相差太大,就会出现很差的阴模特性,此时就会出现饱和状态。单绕组磁环的电感中,会有饱和。电流越大,越容易饱和。可以选择磁导率较低的原材料,但一般不选择这些方法。可以选择开磁密度的方法,避免变压器骨架饱和。开磁密度后,电感在应用中可以更稳定,在运行中电感随电流变化的变化很小。不易饱和。因此, 强烈建议选择开启磁密的方法,避免 磁饱和。


2.φ=nbs,变压器骨架饱和后b会收缩。饱和状态后,自然是饱和状态后的磁通量。这时,变压器骨架的特性已经发生了变化,如果完全饱和的话。然后就没有磁特性了,相当于一堆干土。


共模磁环电感饱和会怎样?优点和特点:
1.非晶在高饱和状态下的磁感应强度优于铁氧体磁芯,因此在高电流下不易饱和。
2.分布电容小,由于总绕组面积大,尺寸小。
3.常用线圈匝数少,主要参数小。而且效率高。
4.温度低于UF系列产品,别人测到低于10度。
5.结构灵活,集成度高。
共模滤波器电感有哪些缺陷?
1.电磁线圈磁环直径小,设备无法接线,必须手动绕线,费时费力,生产成本高,效率低,价格昂贵。
2.安装麻烦,设备故障率高,可以加个底座。
3.包装位置大。
4、燃烧情况严重,有人评价:90V打字全是室内温度,接近90度;
