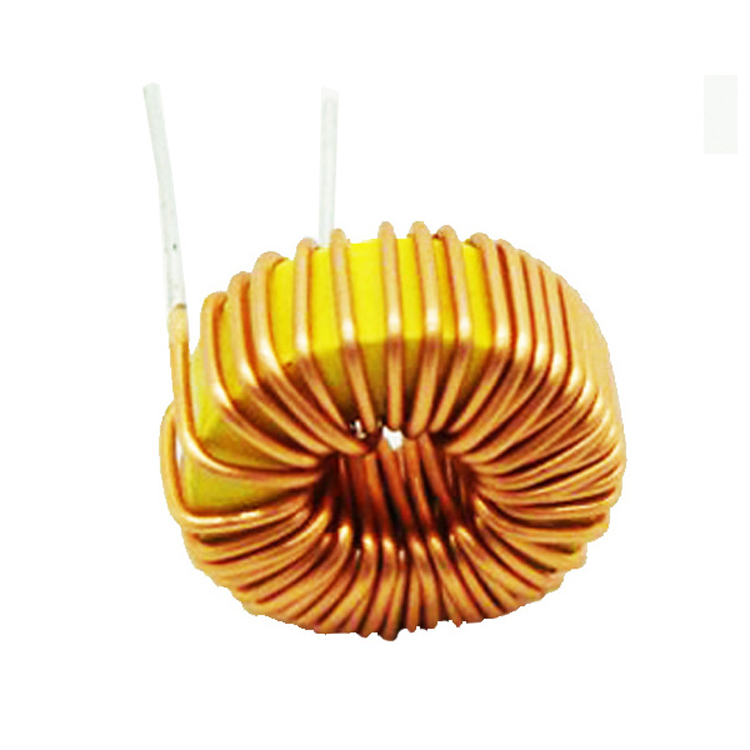

共模电感器有两组绕磁环的线圈

共模电感器有两组绕磁环的线圈，绕同一圈数、同一方向，只有一组绕左，另一组绕右。为了改善共模电感的性能，共模电感采用高磁导率锰锌铁氧体或非晶体材料。

开关电源产生的共模噪声频率范围在10kHz~50MHz以上，为了有效地衰减这些噪声，共模电感要求在这个频率范围内有足够高的感抗。在解释其工作原理之前，必须了解共模电感器的结构，有助于理解共模电感器对高频共模噪声的抑制。

正常的交流电流通过共模电感器时的分析。交流电压为220V的差型电流通过共模变压器。
