工字电感的结构与作用

返回列表 来源: 发布日期: 2021.06.28

电感中工字电感是属于插件电感的一种,它是电子电路或装置的属性之一,指的是:当电流改变时,因电磁感应而产生抵抗电流改变的电动势一些体积较大的固定式电感器或可调式电感器。常用的工字电感被视为轴向电感的立式版,应用方便与轴向电感类似,但是常用的工字电感属于大体积的电感类型,电流自然也能得到一定的应用提升 那么它的结构、特点、作用有哪些下面一起来看看:



1.结构

一般由磁心或铁心、骨架、绕线组、屏蔽罩、封装材料等组成。工字电感线圈一般由工字形磁芯骨架跟漆包铜线及一些辅料组成的电磁感应元件,它主要是在工字骨架的槽内绕上线圈,线圈的二个头接到引脚上,镀上锡保证线圈的二个引脚焊接良好,外面再包上保护套管就形成了一个工字电感。骨架通常是采用塑料、胶木、陶瓷制成,根据实际需要可以制成不同的形状。

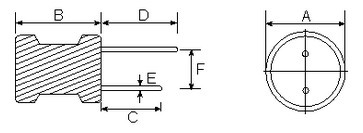

工字电感图示

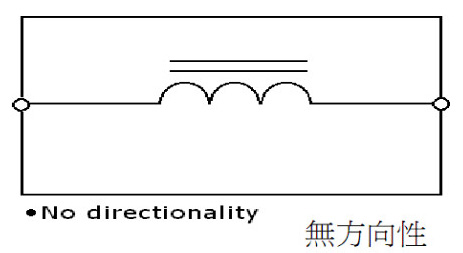

工字电感的对等电路图



2.特点

(1)体型小的立式电感,占用安装空间小;

(2)特殊导针结构,不易产生开路现象;

(3)分布电容量小,自共振频率高;

(4)PVC UL 热缩套管保护;

(5)无铅环保。



3.基本参数

(1)电感值范围:1.0uH 100000uH之间。

(2)额定电流:基于温度上升不得超过20℃

(3)工作温度范围:在-20℃ 80℃之间。

(4)端子强度:大约2.5公斤以上。



4.作用

(1)储能:在电源中做滤波作用,使电显源更加稳定。

(2)振荡:在开关电路中组成振荡组件,做升压作用。

(3)抗干抗:在电源中做扼流圈作用,做差模电感,防止电源中谐波成分污染电网,也阻止电网中的谐波成份干扰到电源,起到稳定的作用。

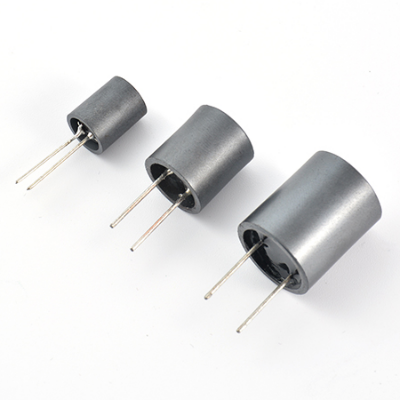

工字电感



以上就是工字电感的结构与作用介绍了。目前工字电感应用广泛,可用于车载GPS,车载DVD ,电源设备,录影机,液晶显示屏,电脑,家用电器,玩具,数码产品,安防技术设备等等电子产品。
