工字电感的作用

返回列表 来源: 发布日期: 2021.06.18

工字电感在很多场合都是作为一种储能元器件使用,除了储能还有扼流、变压、滤波、谐振等作用。交流电通过导线时候,其周围会产生交变磁场,利用磁生电、电生磁,将能量储存于内部,这就是电感的基本原理。因此电感值会受到铁芯材质、形状,绕线圈数、形状等有关。电感对直流呈现较小阻抗性,但是对交流却是呈现很大的阻抗性。


电感主要参数

1、电感量:电感量L是电感线圈本身固有的特性,与电压、电流等名义直接关系,电感量是电感较为重要的参数;

2、感抗:电容对应的是容抗,电感对应的是感抗,它是线圈对交流电阻碍作用的大小,感抗值XL=2πfL

3Q值:电感的 Q值是线圈的一个物理量,Q 值越高,回路损耗越小,Q 值一般都是几十到几百,其值Q=ωL/R

4、额定电流:线圈中允许的最大电流,设计电路时候要充分考虑电流额度,特别是高频扼流圈等场合。

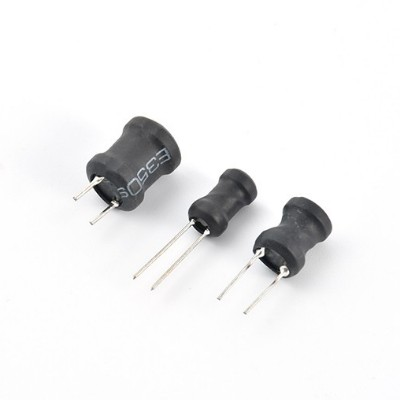

工字电感是一种类似于汉字 字的电感,它一般是一种插件电感,在工字磁芯上根据实际需要进行线圈绕制,同时引出两个引脚,最后套以热缩套管,这样就制成了工字电感,一般线圈绕制不同厂家会有不同的绕制方式,由于工字电感可以拥有更大的体积同时在磁芯选择多样性,因此额定电流以及电感值可以提高到需要值。因此工字电感具有:高功率、高饱和性、低阻抗、高 Q值,可以自动插件等特点。



工字电感特性

1.体型小的插件电感。

2.优越的可耗性和电气特性。

3.大电流,小阻抗,分佈电容量小,自共振頻率高

查看详情 + 下一条 色环电感的定义
