工字电感的作用及特点

返回列表 来源: 发布日期: 2021.08.12

一、工字电感的作用
工字电感一般作为储能元器件使用,其他电感如升压电感,共模电感,滤波电感,磁棒电感还有扼流、变压、滤波、谐振等作用。当交流电通过导线时,导线周围会产生交变磁场,利用变化的磁场发电,电又产生磁场,将能量储存在内部,这是电感的基本原理。因此电感值会受到铁芯材质、形状,绕线圈数、形状等有关。电感 “通直阻交“,即”电感对直流没有什么阻碍,但是对交流电的通过会有很大的阻碍。


二、电感主要参数

1、电感量:电感量L 是电感线圈本身固有的特性,与电压、电流,频率等直接相关,电感量是电感的第一大特性参数,也是最基本的参数;


2、感抗:线圈对交流电阻碍作用的大小,感抗值XL=2 π fL


3Q 值:Q 值是衡量工字电感工作效率高低的参数,Q 值越高,回路损耗越小,工作效率越高,常规的工字电感Q值一般为个位数,高品质的使用含镍高的工字磁芯制作的Q 值可达两位数,如50,60.


4、饱和电流:线圈中允许通过的最大工作电流,电路的额定工作电流一般要低于饱和电流,设计电路时候要充分考虑电流大小,特别是大功率电路中。
5 、直流电阻,即电感线圈的电阻的大小,工字电感是由漆包线绕制,铜线对电流都有阻碍作用,即电阻。直流电阻的大小一般和铜线的直径大小,线长有关系。


三、工字电感的特点

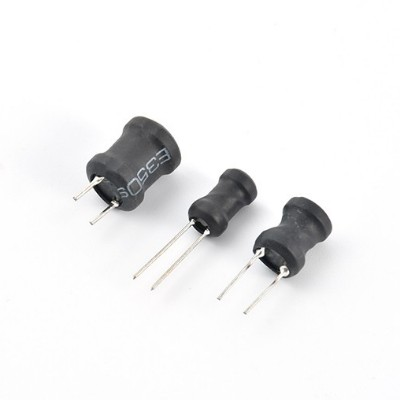

工字电感形状类似于汉字“工”字,它是一种插件电感,在工字磁芯上根据实际需要进行线圈绕制,一般有两个针脚,一个起线,一个收线,还有三个针脚两个绕组的工字电感,一般称之为三脚工字电感,常规的是外套热缩套管,也有含浸,涂装的,根据产品应用场景,工字电感线圈绕制有不同的工艺,如采用多股线,丝包线,单根漆包线等等。 工字电感具有:高功率、高饱和性、低阻抗、高 Q值,可以自动插件等特点。


工字电感多数用于电源场合,而非信号处理场合。如照明电路,家用电器如加湿器,除湿器,雾化器,开关电源等场合。工字电感由于方便自动化生产,可以自动插件安装,价格相对于其他电感价格低廉,在电感市场中占有率较高。
