工字电感线径,磁芯中柱如何选型?-深圳市金昊德科技有限公司

返回列表 来源: 发布日期: 2021.07.16

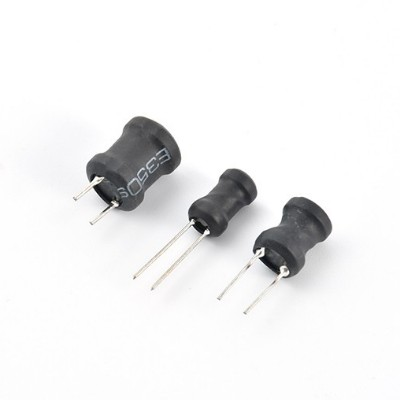

工字电感是在形状像汉字“工”的磁芯上绕线而成,决定工字电感感量大小有三个参数,磁芯尺寸大小,绕线圈数,线径大小。其中绕线圈数对感量大小起到决定性作用。磁芯中柱越小,感量越高,线径越大,感量越低。在实际应用设计中,该如何选择合适的线径和磁芯呢?


1、首先,我们需要确定目标感量对应的绕线圈数,计算合适的线径和磁芯尺寸。
由于工字电感是开磁路结构,并没有规律可循的公式计算圈数,但是我们可以依据经验大概的估计圈数,然后试绕可以选用小线径的试绕确定圈数,然后再计算多大的线径可以绕下。


10*12工字电感470 uh,要求0.35的线径,不确定是否能够绕满达到 470uh 的感量,先选用0.2的线径绕够116圈后达到感量,确定圈数116 ,然后再看0.35的线径是否能够绕下,磁芯槽宽为7mm0.35 的线径算上漆膜,厚度约0.37mm7/0.37=18.9,取数为18 ,即排满一层可绕18圈,116圈需要绕6.44 层,取整数7层,绕层厚度7*0.37*2=5.18.绕线后尺寸= 磁芯中柱+绕层厚度<磁芯本体外径,绕线后尺寸比磁芯本体外径小的越多,绕线难度越低,绕线不容易滑线飞线。根据上面计算的,磁芯中柱需小于 4.82,而10*12工字磁芯中柱一般有4.5,5.0,5.5 三种尺寸,所以合适的只能选 4.5中柱尺寸的。


2、遇到有叠加电流要求的,需要综合考虑线径磁芯中柱,磁芯材料,综合评估。
470uh的工字电感要求叠加 1A电流后,感量下跌不超过20% ,我们知道磁芯材料越好,中柱越大,线径越大,电感耐电流能力越好,还是案例分析:
10*12  470uh 电感,中柱4.5,0.35 线径绕制,叠加1A电流后,感量只有260uh ,下跌达45%,超过 20%,耐电流能力不合格。我们不妨调整思路,选用大中柱,线径稍微改小,选用5.5 中柱磁芯,线径用 0.3,经计算可绕下。试绕测试电流叠加,470uh叠加 1A 电流,感量410uh,下跌 13%,耐电流合格。这样在磁芯成本不增加的前提下满足了既定要求。
工字电感线径,磁芯中柱的选择,第一要保证能顺利绕下,生产无障碍;第二要满足特性要求。学会计算工字电感排线圈数,层次计算,就可以轻松的 设计工 字电感的参数了。
