工字电感怎么测量测试?

返回列表 来源: 发布日期: 2021.07.23

工字电感作为绕线电感的一种,避不开线材的使用,常用的为漆包线和绞合线,如何测量工字电感,判定工字电感质量的好坏?下面由金昊德电感教你。


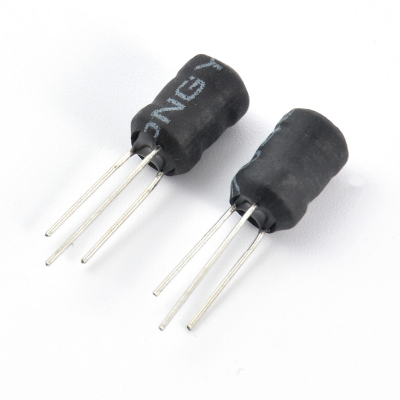

一、测量尺寸

就拿0810工字电感为例,测量电感的外径A和高度尺寸B,脚长D,C,针脚直径,脚距F等尺寸,尺寸需符合图纸要求,测量工具为游标卡尺。


二、测量特性

测试工具为数字电桥,直流电阻仪,电流偏置源,测试工字电感的电感量和直流电阻,电流饱和能力。


测试方法:

1,电感量测量:将数字电桥调到相对应的频率和电平,归零,将测试夹头分别夹两根针脚,测出来的电感大小越靠近中心值,代表电感感量越稳定,品质越高,如果是三脚四脚工字电感,需要看图纸,对应脚位,一样测试感量,工字电感单位一般为uh,mh。

2,饱和电流测试:将和电流偏置源串联的数字电桥两个测试夹夹住工字电感的两个针脚,读出电感量大小L0,在电流偏置源仪器上设置叠加电流的大小和加电流的时间,启动叠加电流,读出数字电桥上电感量大小L1。L1/L0*100%对应80%为饱和状态,此时对应的电流大小即为饱和电流小,饱和电流越大,代表工字电感品质越好,在使用的过程中,工字电感长时间工作,过电流状态下,温升越小,散发的热量少,工字电感的安全系数高。

3,电阻测试:电阻测试通常是在室温25℃下测试,测试仪器为直流电阻测试仪,方法是将工字电感两个针脚分别用测试夹头夹住,即可得出电阻大小,工字电感电阻单位一般为Ω, mΩ。电阻越小,电流通过,工字电感发热损耗越小。品质越好。


三、看外观

看工字电感套管是否收缩平整,是否影响插板,针脚的上锡饱满度,品质好的工字电感套管包裹合适,不会有破损漏铜线,磁芯摆位没包住的现象,磁芯面无粘锡,光洁度好,外观干净。
