色环电感的识别和读数,带你了解电感发展史

返回列表 来源: 发布日期: 2021.07.29

电感完整名称叫电感器,是把电能转化为磁场能并存储起来的电子元器件。电感器从外观上看,类似变压器。仔细观察会发现电感只有一个线圈绕组,而变压器一般有两个或两个以上的绕组。电感器的电学作用是阻碍电流的变化,在不同的电路中发挥不同的作用。


电感本质上就是一个线圈,当线圈中通过变化的电流时,线圈周围产生变化的磁场,使线圈自身产生感应电动势,这就是自感。我们用自感系数(又称自感或电感)表示线圈产生自感能力的强弱(用字母L 表示)。电感单位有亨利(简称亨,用字母H表示)。比它更小的单位还有毫亨( mH )和微亨(μH),它们之间的换算关系是:1H=1000mH=1000000μH

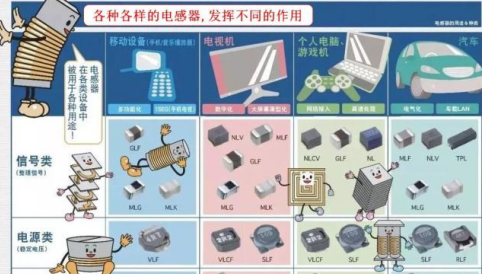

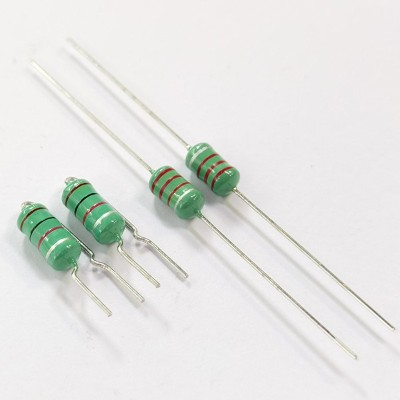

在一些体积较大的电感器上用数字写着电感的大小和单位,这种很好识别。还有些电感外形很像色环电阻,但比起色环电阻体积稍大,看起来更粗。色环电阻的底色颜色有灰色、绿色、蓝色等,而色环电感多为绿色、蓝色等。如下图是两种色环电阻和色环电感。



其实有时候不加特别的注意,很难区分是色环电阻还是色环电感。前面发文介绍过色环电阻的读法,下面我们看一下这种色环电感怎么读数,掌握了读法后,看一眼就能瞬间读出电感大小。常见的色环电感多为四环电感,读法与四环电阻基本相同。

四环电感的读法如下:前两个色环表示电感的前两位数,第三个色环表示倍率(色环表示几,就乘10的几次方,或者前两位数字后面添几个 0),第四个色环表示误差等级。

各种颜色的色环表示的数字:棕1、红 2、橙3、黄 4、绿5 、蓝6、紫7 、灰8、白 9、黑0



各种颜色的色环表示的误差:金5%、银 10%、无色20%、棕 1%、红2% 、绿0.5%、蓝0.25% 、紫0.1%、灰 0.05%。注意色环电感的单位是微亨(μH)。


举例来看一下色环电感的读数,如四环颜色分别是棕黑棕银,读数是10*10=100μH,误差 10%。特别注意当第三环为金色时,表示乘0.1 ;第三环为银色时,表示乘 0.01



通过上面的介绍,今后只要看到色环电阻一眼就能读出电感值。只要看起来比较粗,两端引线圆滑,底色颜色是绿色或蓝色的基本可以断定是色环电感。色环电阻材料不同,底色不同,色环电阻中间比两端细,两端引线很突兀没有圆滑的过渡。随着电器的小型化,从磁芯电感,到色环电感,现在看到的可能更多的是贴片电感。
