色环电感如何通过颜色识别感量大小?

返回列表 来源: 发布日期: 2021.10.12

通过色码电感读数对照表可以读出,色码电感读数对照表


色码电感的读数方法:先确定色码电感的写法,如电感量为1mH,则写法为 102K,色码电感的读数,第一环,第二环是为实数,倒数第二环是倍乘,最后一环为公差,则第一环代表 1,对应棕色,第二环代表 0,对应黑色,第三环倍率为2,即 100 ,对应红色,最后一环代表公差为10%,对应银色,排序后,颜色顺序即是:棕黑红银。一般色环电感最大只可以做到 10MH级别的,即103 ,倍率为 3,对应1000,也就是根据对照表可以看出也就是说倒数第二环的颜色只有银、金、黑、棕、红、橙这六种颜色。最后一环为公差:色码电感的误差正常使用的 ±10%居多,其次±5% 为一小部分,所以最后的颜色只有银金二种颜色。

色码电感的读数实例:

例如:标称电感量为10uH,公差为 ±10%的色码电感,则其写法为100-K(K 10%公差)根据色码电感标识图对应其色码为:棕+ + +

标称电感量为22uH,公差为 ±20%的色码电感,写法为220M(M 20%公差),对应其色码为:红+ + +黑。

色码电感的读数类似于色环电阻的读数,用不同的颜色对应不同的数字,综合起来就可以表示电感的电感量是多少。有些电感如屏蔽插件电感,贴片电感,电感值是直接标在电感表面上的;有的还需要测量。而色码电感是需要根据对照表来读出感量大小的。

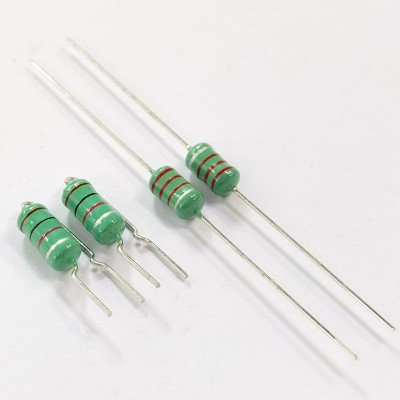

色码电感又称色环电感。当色环电感在电路中使用通过的电流时,电感周围只有固定的磁场。然而,当色环电感在线圈中通过交流电流时,色环电感周围会随着时间的推移呈现变化的磁场。由此可见,色环电感的电感量只是与线圈的圈数、大小形状和介质相关的参数,是电感线圈惯性的量,与外部电流无关。
