SMT贴片加工应该如何选择贴片电感?

返回列表 来源: 发布日期: 2021.09.29

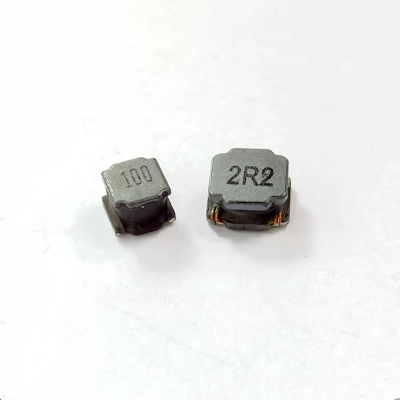

电感是在SMT贴片中常见的一种电子元器件,贴片电感也被叫做功率电感、大电流电感和表面贴装高功率电感,具有小型化,高品质,高能量储存和低电阻等特性,是 SMT贴片加工的基础电子元器件之一。


电感是导线内通过交流电流时,在导线的内部及其周围产生交变磁通,导线的磁通量与生产此磁通的电流之比。那么我们在SMT贴片加工时候应该如何选择贴片电感:


1、贴片电感的总宽要低于电感总宽,以避免过多的焊接材料在水冷却时造成过大的拉地应力更改电感器值。
2、销售市场上能够购到的贴片电感的精密度绝大多数是± 10%,若规定精密度高过±5%,则必须提早订购。
3、一些贴片电感是能够用回流焊炉和波峰焊来电焊焊接的,但也有一些贴片电感是不能选用波峰焊电焊焊接的。
4、检修时,不可单凭电感器量来替换成贴片电感。为确保工作特性,还需了解贴片电感的工作频率段。
5、贴片电感的外观设计、规格基础类似,且外观设计没有显著标识。在手焊或手工制作贴片时,一定要非常认真,不可弄错部位或拿错零件。
6、现阶段普遍的贴片电感有三种:第一种,微波加热用高频率电感器。适用1GHz 左右频率段应用。第二种,高频率贴片电感。适用串联谐振控制回路和选频电源电路中。第三种,实用性电感器。一般适用几十兆赫兹的电源电路中。
7、不同商品采用磁圈的直径不同,即便使用同样的电感器量,所展现的电阻测量也不尽相同。在高频率控制回路里,电阻测量对Q 值危害挺大,设计方案时要注意。
8、容许根据较大电流量都是贴片电感的一个指标值。当电源电路必须担负大电流量根据时,务必考虑到电容器的这一指标值。
9、功率电感运用于DC/DC 转化器里时,其电感器量尺寸立即危害电源电路的工作态度,结合实际通常能够选用调整磁圈的方法来更改电感器量,以取得最好实际效果。

10、在150~900MHz 频率段工作中的通讯设备,常见缠线式电感。在1GHz左右的頻率电源电路中,须采用微波加热高频率电感。
