贴片电感和贴片磁珠的差别

返回列表 来源: 发布日期: 2021.09.09

电感是储能技术元器件,而磁珠是热传递(耗费)元器件。电感多用以开关电源过滤控制回路,偏重于抑制传导性耳聋影响;磁珠多用以数据信号控制回路,关键用以EMI 层面。磁珠用于消化吸收超高频率数据信号,象一些RF 电源电路,PLL ,谐振电路,含超高频率储存器电源电路(DDRSDRAM AMBUS等)都必须在开关电源键入一部分加磁珠,而电感是一种储能技术元器件,用在 LC谐振电路、中低頻的低通滤波器等,其运用頻率范畴非常少超出50MHz

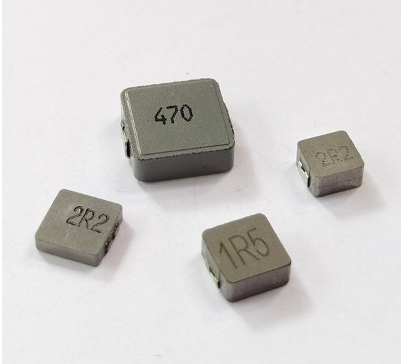

 微信截图_20210909151209

贴片电感和贴片磁珠的差别——内置式电感

在电子产品的PCB板电源电路中会很多应用理性元器件和 EMI过滤器元器件。这种元器件包含内置式电感和内置式磁珠,下列就这二种元器件的特性开展叙述并剖析她们的一般运用场所及其独特运用场所。表层贴片元器件的益处取决于小的封裝规格和可以达到具体室内空间的规定。除开特性阻抗值,载流工作能力及其别的相近物理学特点不一样外,埋孔连接器和表层贴片元器件的别的特性特性基本一致。在必须应用内置式电感的场所,规定电感完成下列 2个基本要素:电源电路串联谐振和扼流电感。耦合电路包含串联谐振产生电源电路,谐振电路,晶振电路,单脉冲电源电路,波型产生电源电路这些。耦合电路还包含高 Q滤波器电源电路。要使电源电路造成串联谐振,务必有电容器和电感另外存有于电源电路中。



在电感的两边存有寄生电容,它是因为元器件2个电级中间的铁氧体磁芯本身等同于电容器物质而造成的。在耦合电路中,电感务必具备高 Q,窄的电感误差,平稳的温度系数,才可以做到耦合电路捷变,低的頻率溫度飘移的规定。高 Q电源电路具备锐利的串联谐振最高值。窄的电感参考点确保串联谐振误差尽可能小。平稳的温度系数确保串联谐振具备平稳的溫度转变特点。规范的轴向引出来电感和径向引出来电感及其内置式电感的差别只是取决于封裝不一样。电感构造包含物质原材料(一般为氧化铝陶瓷原材料)上绕制电磁线圈,或是中空电磁线圈及其铁磁质上绕制电磁线圈。在输出功率运用场所,做为扼流线圈应用时,电感的基本参数是电阻测量( DCR ),额定电压,和低Q值。当做为过滤器应用时,期待宽的网络带宽特点,因而,并不一定电感的高 Q特点。低的DCR 能够确保最少的电流, DCR界定为元器件在沒有沟通交流数据信号下的电阻测量。
