  • 共模电感SQ1515

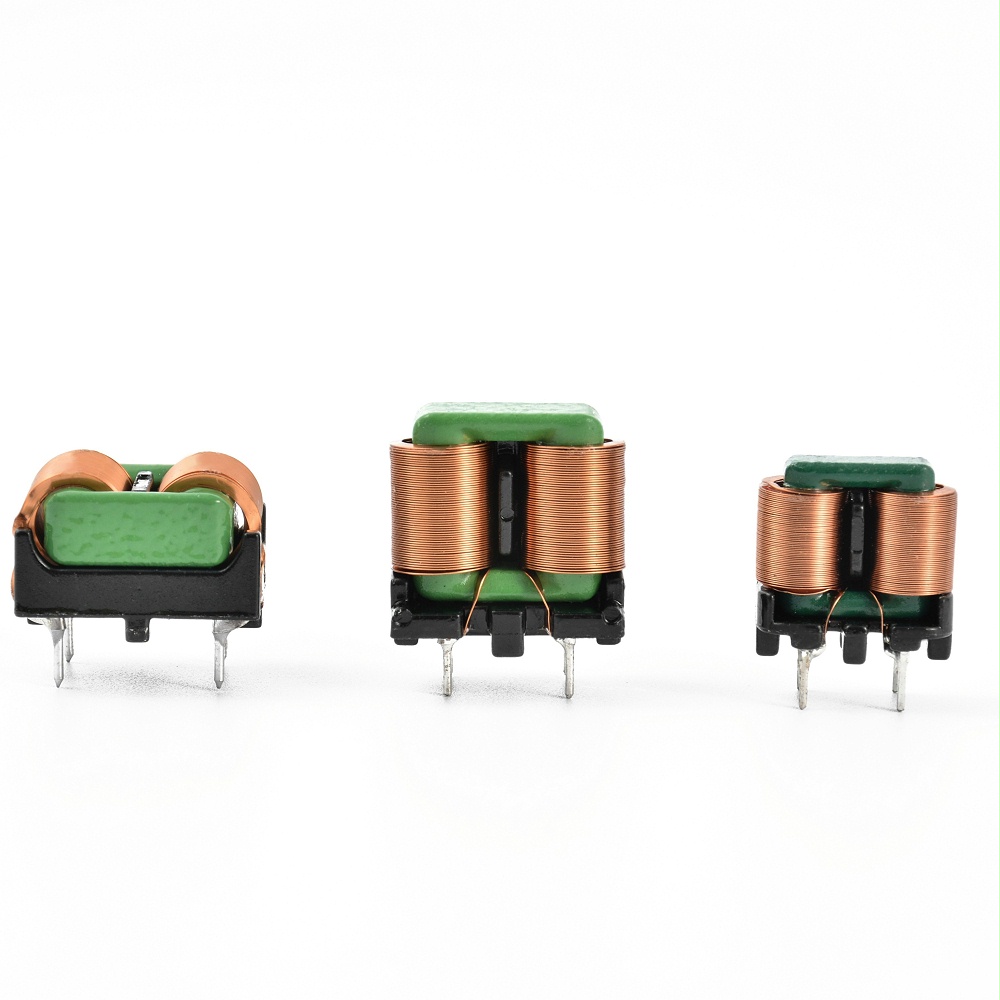

共模电感——SQ1515

深圳金昊德生产共模电感SQ1515特征:高压性能好,EMC容易过;大功率,低损耗,低温升;容易插件,产能高;价格合适。

深圳金昊德科技生产共模电感产品优势:1:绕线平整,性能稳定,高频率好,在200KHz以上传到余量比普通磁环高一倍,磁环5db,扁平线共模电感达到11db。2:扁平线横幅面积大,通过电流大,单位电流密度是圆铜线的1.5倍,扁平线铜损耗低,电阻小,温升低。

全国热线

0755-27916126

定制匹配型号共模电感 ,提供技术支持,免费送样

● 特性 FEATURES
1:高压性能好,EMC容易过;
2: 大功率,低损耗,低温升;
3:容易插件,产能高;
4:价格合适。

● 用途 APPLICATIONS
1.保护交流电免受开关调节器的影响
2.为电视机、电视机/录像机、音响设备等提供噪音消除和通用性

● 外形尺寸 SHAPES AND DIMENSIONS (Unit:mm)

共模电感SQ1515

共模电感SQ1515产品系列外形尺寸


TYPE 21±0.5mm 18±0.5mm
15±0.5mm
3.5±0.5mm
10±0.3mm
12.8±0.3mm
SQ1515-10MH
21±0.5mm
18±0.5mm
15±0.5mm
3.5±0.5mm
10±0.3mm
12.8±0.3mm
SQ1515-15MH
21±0.5mm
18±0.5mm
15±0.5mm
3.5±0.5mm
10±0.3mm
12.8±0.3mm
SQ1515-15MH
21±0.5mm
18±0.5mm
15±0.5mm
3.5±0.5mm
10±0.3mm
12.8±0.3mm
SQ1515-15MH
21±0.5mm
18±0.5mm
15±0.5mm
3.5±0.5mm
10±0.3mm
12.8±0.3mm
SQ1515-20MH
21±0.5mm
18±0.5mm
15±0.5mm
3.5±0.5mm
10±0.3mm
12.8±0.3mm


共模电感SQ1515产品系列参数


型号系列
线径圈数
工作电流
直流电阻
对应圆铜线
功率范围
SQ1515-10MH
0.2*1.5 2.0-3.0A 260Max 0.609 60W-120W
SQ1515-15MH
0.2*1.0 2.0-3.0A
200Max
0.4936 60W-120W
SQ1515-15MH
0.15*1.5 2.0-2.5A
150Max
0.529 60W-120W
SQ1515-15MH
0.15*1.0 1.8-2.2A
110Max
0.43 60W-120W
SQ1515-20MH
0.13*1.0 1.5-2.0A
110Max
0.4011 150W
