  • 共模电感SQ1212-10MH

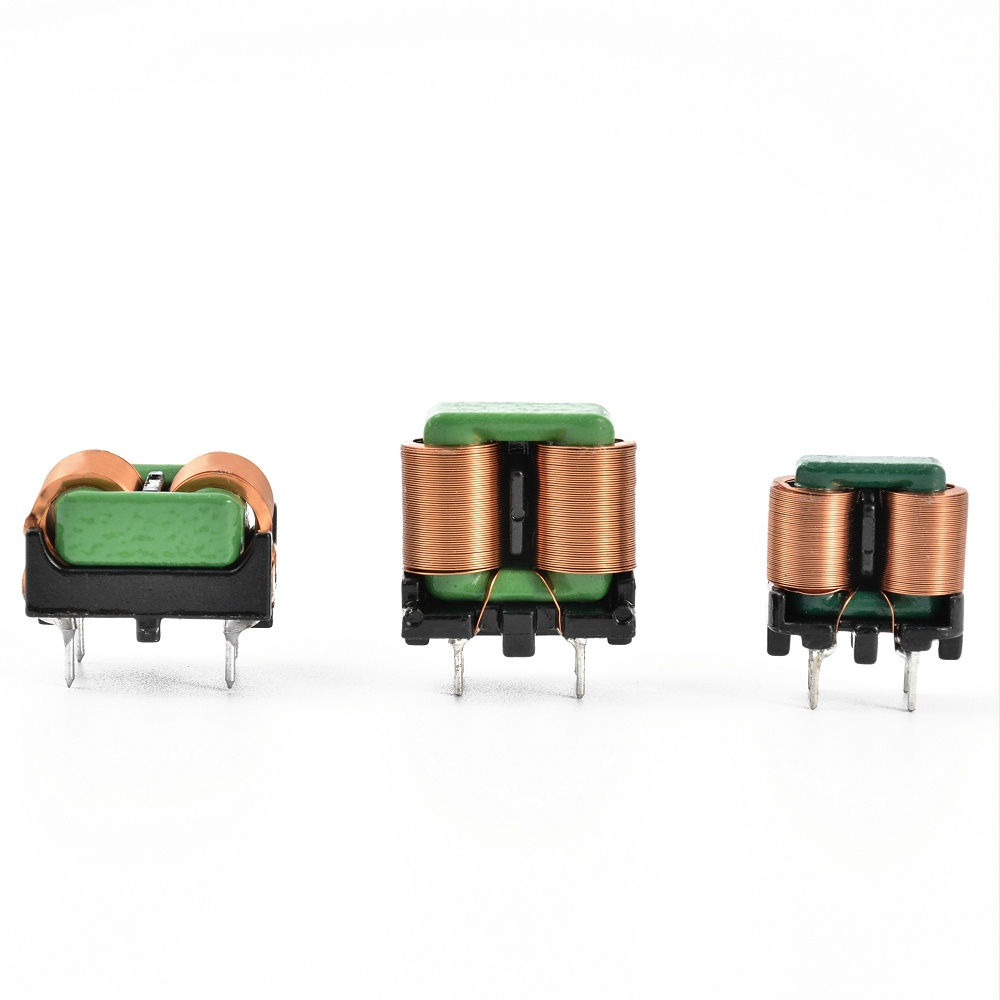

共模电感——SQ1212

深圳金昊德生产共模电感SQ1212特征高压性能好,EMC容易过;大功率,低损耗,低温升;容易插件,产能高;价格合适。

深圳金昊德科技生产共模电感产品优势

1:绕线平整,性能稳定,高频率好,在200KHz以上传到余量比普通磁环高一倍,磁环5db,扁平线共模电感达到11db。2:扁平线横幅面积大,通过电流大,单位电流密度是圆铜线的1.5倍,扁平线铜损耗低,电阻小,温升低。

全国热线

13724388868

定制匹配型号共模电感,提供技术支持,免费送样

● 特性 FEATURES

1:高压性能好,EMC容易过;

2: 大功率,低损耗,低温升;

3:容易插件,产能高;

4:价格合适。

● 用途 APPLICATIONS

1.保护交流电免受开关调节器的影响

2.为电视机、电视机/录像机、音响设备等提供噪音消除和通用性

● 外形尺寸 SHAPES AND DIMENSIONS (Unit:mm)

共模电感SQ1212-10MH

共模电感SQ1212产品系列外形尺寸


TYPE(型号)
A B C D E F
SQ1212-8MH
17±0.5mm
16.5±0.5mm
10.7±0.5mm
3.5±0.5mm
7±0.3mm
8±0.3mm
SQ1212-10MH
17±0.5mm
16.5±0.5mm
10.7±0.5mm
3.5±0.5mm
7±0.3mm
8±0.3mm
SQ1212-15MH
17±0.5mm
16.5±0.5mm
10.7±0.5mm
3.5±0.5mm
7±0.3mm
8±0.3mm


共模电感SQ1212产品系列参数


型号系列
线径圈数
工作电流
直流电阻
对应圆铜线
功率范围
SQ1212-8MH 0.15*1.0 1.8-2.2A 180Max 0.43 60W
SQ1212-10MH 0.13*1.0 1.5-2.0A 220Max 0.411 60W
SQ1212-15MH 0.1*1.0 1.0-1.5A 220Max 0.3529 60W
