  • 共模电感SQ1918

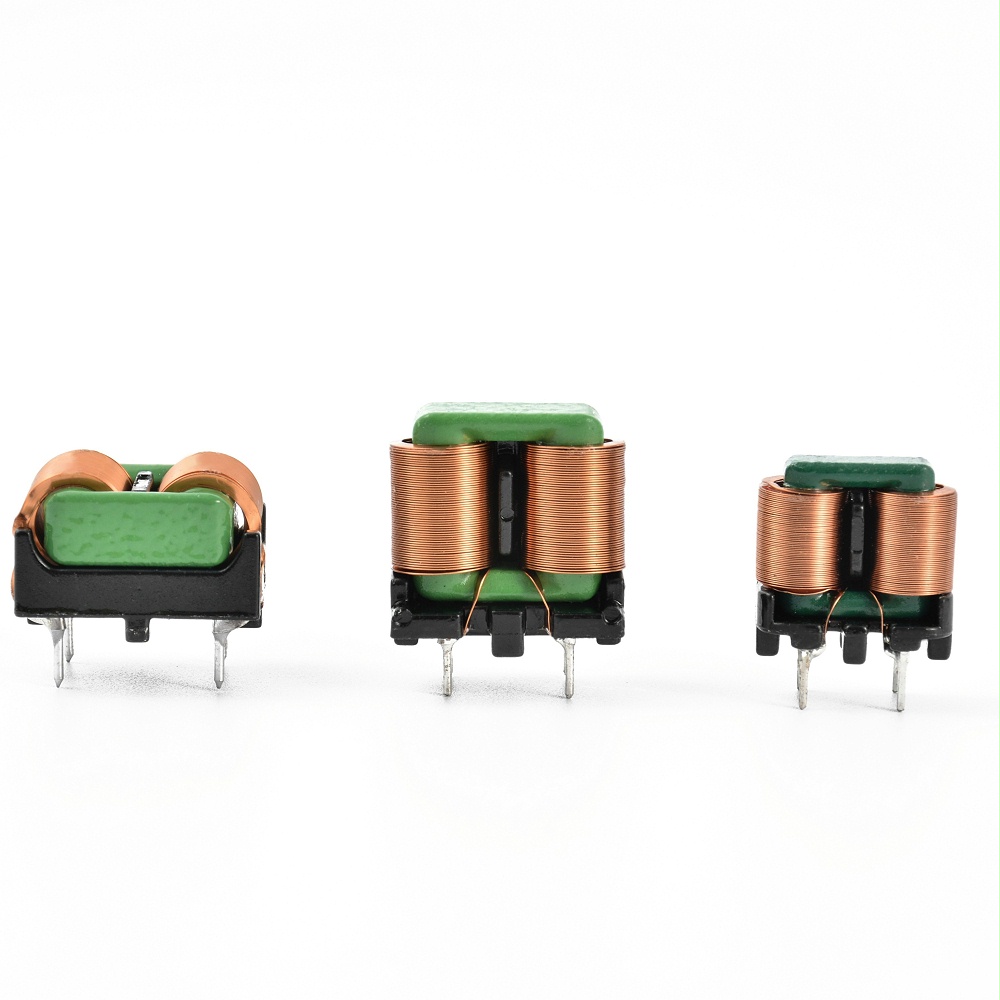

共模电感——SQ1918

深圳金昊德生产共模电感SQ1918特征:高压性能好,EMC容易过;大功率,低损耗,低温升;容易插件,产能高;价格合适。

深圳金昊德科技生产共模电感产品优势:1:绕线平整,性能稳定,高频率好,在200KHz以上传到余量比普通磁环高一倍,磁环5db,扁平线共模电感达到11db。2:扁平线横幅面积大,通过电流大,单位电流密度是圆铜线的1.5倍,扁平线铜损耗低,电阻小,温升低。

全国热线

0755-27916126

定制匹配型号共模电感 ,提供技术支持,免费送样

● 特性 FEATURES
1:高压性能好,EMC容易过;
2: 大功率,低损耗,低温升;
3:容易插件,产能高;
4:价格合适。

● 用途 APPLICATIONS
1.保护交流电免受开关调节器的影响
2.为电视机、电视机/录像机、音响设备等提供噪音消除和通用性

● 外形尺寸 SHAPES AND DIMENSIONS (Unit:mm)

共模电感SQ1918

共模电感SQ1918产品系列外形尺寸


TYPE(型号) A B C D E F
SQ1918-5MH 23±0.5mm 25±0.5mm 14±0.5mm
3.5±0.5mm
10±0.3mm
13±0.3mm
SQ1918-6MH
25±0.5mm
25±0.5mm
25±0.5mm
3.5±0.5mm
10±0.3mm
13±0.3mm
SQ1918-8MH
25±0.5mm
25±0.5mm
25±0.5mm
3.5±0.5mm
10±0.3mm
13±0.3mm
SQ1918-10MH
25±0.5mm
25±0.5mm
25±0.5mm
3.5±0.5mm
10±0.3mm
13±0.3mm
SQ1918-10MH
25±0.5mm
25±0.5mm
25±0.5mm
3.5±0.5mm
10±0.3mm
13±0.3mm
SQ1918-20MH
25±0.5mm
25±0.5mm
25±0.5mm
3.5±0.5mm
10±0.3mm
13±0.3mm


共模电感SQ1918产品系列参数



线径圈数
工作电流
直流电阻
对应圆铜线
功率范围
SQ1918-5MH
0.3*1.5 4.0-5.0A 50Max 0.7405 150W-300W
SQ1918-6MH
0.25*1.5
3.5-4.5A
100Max
0.678 150W-300W
SQ1918-8MH
0.25*1.0
2.3-2.5A
105Max
0.5488 120W-200W
SQ1918-10MH
0.2*1.5
2.5-3.0A
100Max
0.609 120W-200W
SQ1918-10MH
0.2*1.0
2.0-2.5A
145Max
0.4936 120W-200W
SQ1918-20MH
0.15*1.0
1.8-2.2A
240Max
0.4299 120W-200W
