金昊德教你贴片电感的识别方法有哪些

返回列表 来源: 发布日期: 2020.07.09

要想知道贴片电感识别方法,需要先了解一下贴片电感的基本特性。贴片电感具有小型化,高品质,高能量储存和低电阻之特性,非常符合现代微型化电子产品的制作需求,方便于机械化生产,提高生产效率从而得到广泛应用。下面就由金昊德小编为大家介绍贴片电感识别方法

贴片电感器的类型很多,这里主要其中比较常见的几种,包括绕线贴片电感、贴片屏蔽电感、贴片功率电感、绕线贴片电感。

绕线贴片电感:它的特点是电感量范围广(毫亨~亨),电感量精度高,损耗小(即Q大),容许电流大、制作工艺继承性强、简单、成本低等,但不足之处是在进一步小型化方面受到限制。以陶瓷为芯的绕线型片式电感器在这样高的频率能够保持稳定的电感量和相当高的Q值,因而在高频回路中占据一席之地。 绕线贴片电感可以在本体上可以打字,如1R0指的是1微亨。

贴片屏蔽电感:磁路封闭,不会干扰周围的元器件,也不会受临近元器件的干扰,有利于元器件的高密度安装;一体化结构,可靠性高;耐热性、可焊性好;形状规整,适合于自动化表面安装生产,具有小型化,高品质,支持大电流,贴片屏蔽电感本体上可以打字如151指的是150微亨感量。

贴片电感的识别方法

贴片功率电感:也是一个绕线式的功率电感,大电流电感。表面贴装高功率电感,具有小型化,高品质,高能量储存和低电阻之特性。贴片功率电感本体上可以打字如220指的是22微亨感量。

绕线贴片电感:它的特点是电感量范围广(毫亨~亨),电感量精度高,损耗小(即Q大),容许电流大、制作工艺继承性强、简单、成本低等,但不足之处是在进一步小型化方面受到限制。以陶瓷为芯的绕线型片式电感器在这样高的频率能够保持稳定的电感量和相当高的Q值,因而在高频回路中占据一席之地。 绕线贴片电感可以在本体上可以打字,如1R0指的是1微亨。

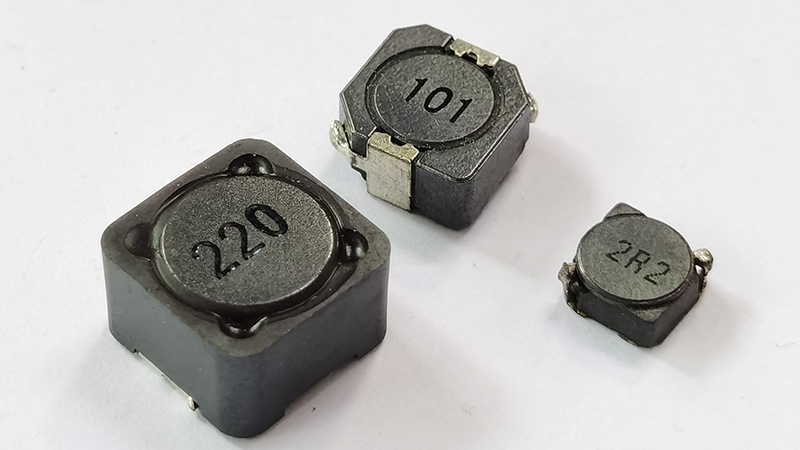

贴片电感识别印字读数,印字一般是三位,前二位是有效值,最后一位是倍乘,读数为有效值乘以倍乘,比如:印字180则有效值为18,倍乘是10的0次方就是1,那180就是18乘以1等于18微亨;又如221有效值为22,倍乘是10的1次方就是10,那221就是22乘以10等于220微亨。除上常用的以外还有很多的贴片电感,这里就不继续一一列举了。
