金昊德无线充线圈绕制注意事项是什么?

返回列表 来源: 发布日期: 2020.07.09

无线充电线圈的应用是比较广泛的,线圈的形状及绕制方式是多种多样的,绕制不同的线圈会用到不同的绕制设备,那么无线充线圈绕制注意事项有哪些呢?今天金昊德小编来给大家科普一下无线充线圈绕制注意事项吧。

(1)绕制线圈抽头应有显着象征

带有抽头的线圈应有显着的象征,这样对于安装与修理都很方便。

(2)根据电路需要,选定绕制办法

在绕制空心电感线圈时,要根据电路的请求,无线充线圈电感量的巨细以及线圈骨架直径的巨细,断定绕制办法。间绕式线圈适合在高频和超高频电路中运用,在圈数少于3圈到5圈时,可不用骨架,就能具有较好的特性,Q值较高,可达150-400,稳定性也很高。无线充接收线圈单层密绕式线圈适用于短波、中波回路中,其Q值可到达150-250,并具有较高的稳定性。

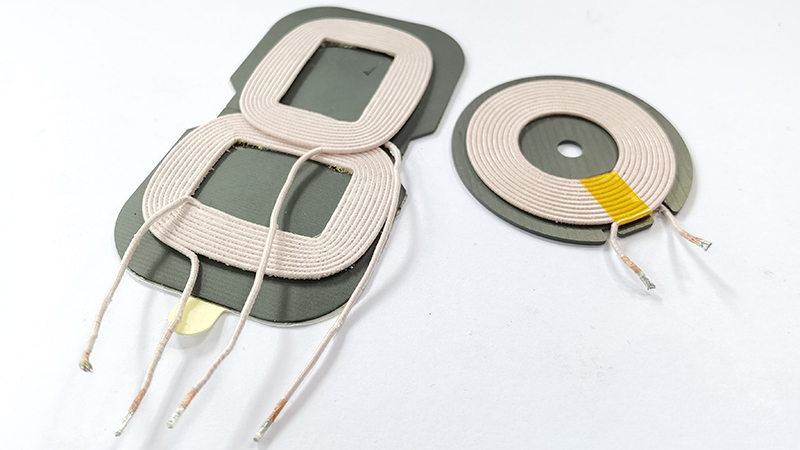

无线充线圈

(3)不一样频率特色的线圈,选用不一样资料的磁芯

作业频率不一样的线圈,有不一样的特色。无线充接收线圈在音频段作业的电感线圈,通常选用硅钢片或坡莫合金为磁芯资料。低频用铁氧体作为磁芯资料,其电感量较大,无线充线圈可高达几亨到几十亨。在几十万赫到几兆赫之间,如中波广播段的线圈,通常选用铁氧体芯,并用多股绝缘线绕制。频率高于几兆赫时,线圈选用高频铁氧体作为磁芯,也常用空心线圈。此状况不宜用多股绝缘线,而宜选用单股粗镀银线绕制。 在100MHz以上时,通常已不能用铁氧体芯,无线充接收线圈只能用空心线圈;如要作微调,可用钢芯。运用于高频电路的阻流圈,无线充线圈除了电感量和额定电流应满足电路的请求外,还必须注意其分布电容不宜过大。

(4)保证无线充线圈载流量和机械强度,选用恰当的导线

线圈不宜用过细的导线绕制,避免添加线圈电阻,使Q值下降。无线充线圈一起,导线过细,其载流量和机械强度都较小,简单烧断或碰断线。所以在保证线圈的载流量和机械强度的前提下,要选用恰当的导线绕制。
