金昊德科技带你了解十种电感的特性

返回列表 来源: 发布日期: 2021.09.27

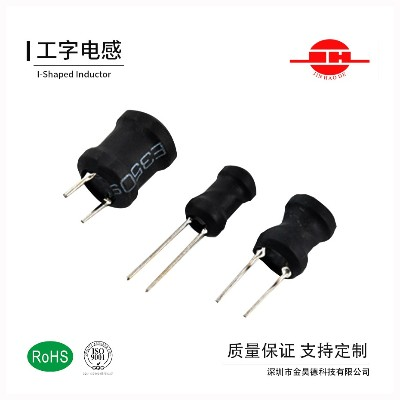

1)工字型电感

它的前身是挠线式贴片电感,工字型电感是它们的改良,挡板有效加强储能能力,改变EMI方向和大小,亦可降低 RDC

贴片式的工字型电感主要用于几百kHz至一两 MHz的较小型电源切换,如数字相机的LED 升压、 ADSL等较低频部份的讯号处理或POWER用途。它的 Q值有 20 30,做为讯号处理颇为适合。RDC比挠线式贴片电感低,作为 POWER 也是十分好用。当然,很大颗的工字型电感,那肯定是POWER用途了。



工字型电感最大的缺点仍是开磁路,有EMI的问题;另外,噪音的问题比挠线式贴片电感大。个人认为,工字型电感肯定不是最佳化的结构,改良空间仍是十分大。

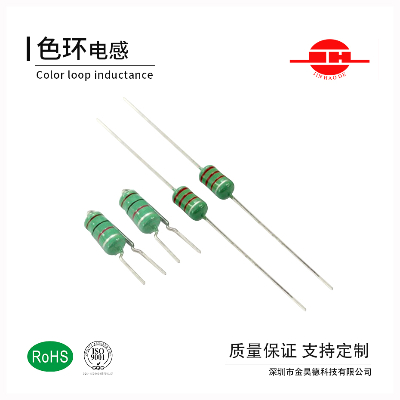

2)色环电感

色环电感是最简单的棒形电感的加工,主要是用作讯号处理。本身跟棒形电感的特性没有很大的差别,只是多了一些固定物,和加上一些颜色方便分辨感值。因单价算是十分便宜,现时比较不注重体积,以及仍可用插件的电子产品,使用色环电感仍多。因为是插件式,而且太传统了,被时代淘汰是时间的早晚。


3)空芯电感

空心电感主要是讯号处理用途,用作共振、接收、发射等。空气可应用在甚高频的产品,故此很多变异要求不太高的产品仍在使用。因为空气不是固定线圈的最佳材料,故此在要求越来越严格的产品趋势上,发展有限。



4)环形线圈电感

环形线圈电感,是电感理论中很理想的形状。闭磁路,很少EMI的问题,充分利用磁路,容易计算,几乎理论上的好处,全归环形线圈电感。可是,有一个最大的缺点,就是不好挠线,制程多用人工处理。



5)贴片迭层高频电感

贴片迭层高频电感,其实就是空心电感。特性完全相同,不过因为容易固定,可以小型化。



贴片迭层高频电感跟空心电感比较,因为空气不是好的固定物,但空气的相对导磁率是一,在高频很好用,因此找一些相对导磁率是一,又是很好的固定物,那不是很好。



事实,世间绝大部分的物质,对导磁率都是一,最便宜的就是石头。贴片迭层高频电感的材质就是石头,石头就是硅啦。三氧化二铝等等的材质,也是一样的用意啦。



总之,贴片迭层高频电感材质的目的,是可以做成积层贴片,方便印刷线路。我们不单不希望贴片迭层高频电感的材质有特性,我们希望它完全没有特性更佳,使得贴片迭层高频电感特性完全像空心线圈,而且因为能固定,所以变异很小很小。在制程上,因为迭层制程,更可以尽量小型化。



Z=2*圆周率* 频率*电感值 , 2 和圆周率是常数,不管它们。相同的阻抗,频率越高,代表电感值可以越小。现时通讯产品的频率就是越来越高,这代表感值需求越来越小。



感值越小,代表我们可以做得更小颗,更不用高导磁率的磁性材料,用空气,用石头就可以了。所以,贴片迭层高频电感的使用量一定会越来越多,这是人类发展的必然趋势。



6)磁棒电感

磁棒电感是空心电感的加强,电感值跟导磁率成正比,塞磁性材料进空心线圈,电感值、Q值等都会大为增加。好处,就自己想象了。如果想不通,或者不想思考,要早点改行喔。磁棒电感是最简单、最基本的电感; 30 年到100年前,电感有什么应用,它就有什么应用,特性亦是如此。



7SMD 贴片功率电感

SMD贴片功率电感最主要是强调储能能力,以及LOSS 要少。



8)穿心磁珠

穿心磁珠,就是阻抗器啦,电感是低通组件,可让低频通过,阻挡高频。



9)贴片磁珠

贴片磁珠就是穿心磁珠的下一代。



10)贴片高频变压器、插件高频变压器

高频变压器嘛,一般用于开关电源。
