电感最重要、最常见的几个作用你知道吗?

返回列表 来源: 发布日期: 2021.09.24

不要看一个小小的电感,它所蕴含的原理可谓是浩如烟海 ,电感涉及到了两门霸王学科电与磁,到现在为止真正把电与磁完全搞懂的人可以说是屈指可数。在这里笔者把电感最重要的、常用的几个作用介绍给大家。

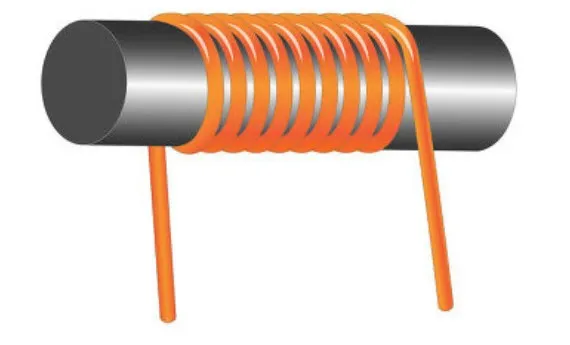

电感器俗称电感,本质上是一个线圈,有空心线圈也有实心线圈,实心线圈有铁芯或者其它材料制成的芯,电感的单位是“H”,简称 。此外,更小的单位是 mHuH,他们的换算方式为 1H=1000mH=1000000uH



电感的常见作用

阻交通直

对于直流电,电感是相当于短路的;而对于交流电,电感是对其有阻碍作用的,交流电的频率越高,电感对它的阻碍作用越大。


▶ 变压器

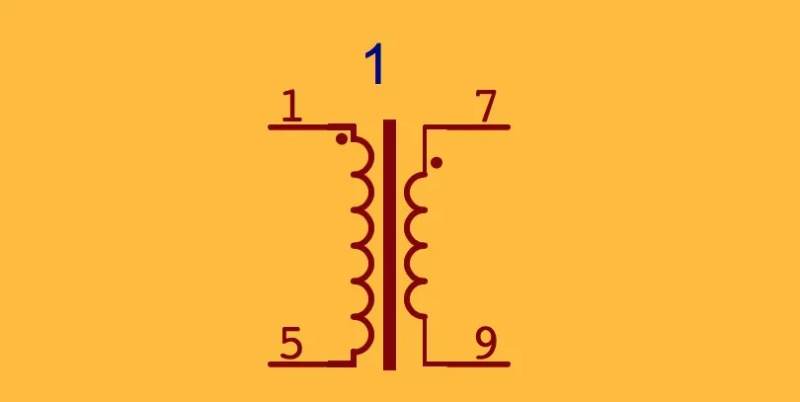

对我们来说最熟悉的电感应用莫过于变压器了,如图1所示为变压器的电路符号。假如左侧线圈匝数为 100,右侧匝数为50 ,如果左侧接 220V交流电,那么右侧感应出来的电压为110V,即 匝数比 =电压比 而电流却会截然相反;如果左侧流进1A电流,那么右侧会流出 2A 的电流,即匝数比 =电流的反比,因为电感只会对电压、电流进行变化,而不能对功率进行变化,如果电压和电流都为正比显然是不合情理的。

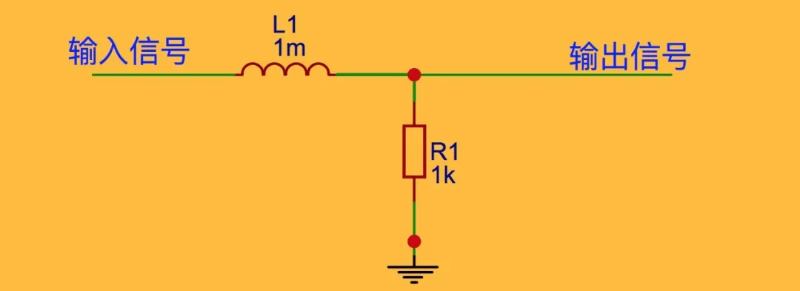

▶ RL低通滤波器

所谓低通滤波器是:低频信号可以通过,而高频信号不能通过,电路原理图如图。输入信号如果是直流电,那么电感相当于一根导线;现在是短路,信号会经过电感,直接输出,而不经过电阻。如果我们逐渐升高电流的频率,由于电感对交流电有阻碍作用,通过电感的信号会慢慢变小,直到达到某一个频率,当高于这个频率之后的电流再也无法通过,这时候就形成了低通滤波器,这个频率就叫做截止频率,公式为 f=R/(2πL)

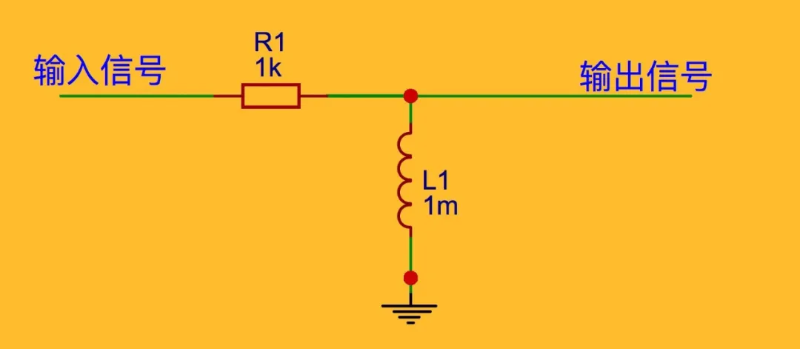

▶ RL高通滤波器

高通滤波器的道理和低通的类似,只不过电阻和电感的位置变了。如果是直流电,会经过电感流回去,这时候如果改变频率,当频率逐渐升高,由于电感对交流电的阻碍作用,当频率达到截止频率时,高频信号不经过电感,而直接把我们需要的高频信号输出。截止频率的计算也是 f=R/(2πL)


以上列举了一些常用的电感应用,当然电感的作用远远不止这些,以上讲的都是基础,应用的时候考虑的远比以上所说的要多。



电感的分类

按电感形式分类:固定电感、可变电感。

按导磁体性质分类:空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。

按工作性质分类:天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。

按绕线结构分类:单层线圈、多层线圈、蜂房式线圈。

按工作频率分类:高频线圈、低频线圈。

按结构特点分类:磁芯线圈、可变电感线圈、色码电感线圈、无磁芯线圈等。
