使用共模电感的情况

返回列表 来源: 发布日期: 2021.07.07

导线上产生共模电流时在导线上会产生强烈的电磁辐射,对电子产品产生电磁干扰,影响产品的性能指标。这时就有需要使用共模电感。


共模电感的滤波原理

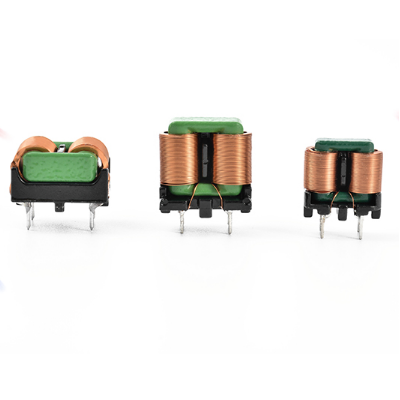

共模电感厂的共模电感的滤波电路,La Lb就是共模电感线圈。这两个线圈绕在同一铁芯上,匝数和相位都相同 (绕制反向 )。这样,当电路中的正常电流流经共模电感时,电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消,此时正常信号电流主要受线圈电阻的影响( 和少量因漏感造成的阻尼 );当有共模电流流经线圈时,由于共模电流的同向性,会在线圈内产生同向的磁场而增大线圈的感抗,使线圈表现为高阻抗,产生较强的阻尼效果,以此衰减共模电流,达到滤波的目的。



注意事项

通常情况下,同时注意选择所需滤波的频段,共模阻抗越大越好,因此在选择共模电感时需要看器件资料,主要根据阻抗频率曲线选择。另外选择时注意考虑差模阻抗对信号的影响,主要关注差模阻抗,特别注意高速端口。
