铁氧体磁环电感的锰锌与镍锌的区别

返回列表 来源: 发布日期: 2021.11.26

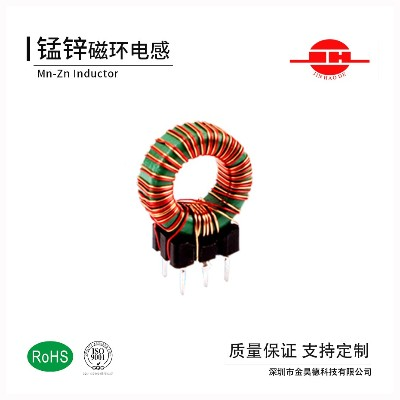

铁氧体磁环电感分为锰锌铁氧体环和镍锌铁氧体环。根据使用的材料不同,煅烧的材料也不同。镍锌铁氧体磁环主要由铁、镍、锌的氧化物或盐类,采用电子陶瓷工艺制成。锰锌铁氧体磁环这是由铁、锰、锌的氧化物和盐类制成,也采用电子陶瓷工艺制成。它们在材料和工艺上基本相同,唯一的区别是锰和镍这两种材料不同。正是这两种不同的材料,它们在同一种产品上的使用效果大不相同。


锰锌材料具有高磁导率,而镍锌铁氧体具有低磁导率。锰锌铁氧体可用于操作频率低于5MHz的应用场合。镍锌铁氧体具有较高的电阻率,可用于频率范围为 1MHz到数百兆赫的场合。但共模感应器除外,对于 70MHz以下的应用场合,锰锌材料的阻抗使之成为最佳选择;而对于 70MHz到数百千兆赫的应用场合,推荐使用镍锌材料。锰锌铁氧体磁环一般在千赫至兆赫的频率范围内使用。可制作电感器、变压器、滤波器的磁芯、磁头及天线棒。 镍锌铁氧体磁环可用于制作中周变压器、磁头、短波天线棒、调谐电感电抗器以及磁饱和放大器等的磁芯,应用范围和产品成熟度要比锰锌铁氧体磁环有优势得多。



当两个核心混合在一起时,您如何区分它们?下面介绍两种具体方法。

1、目测法:因为锰锌铁氧体一般渗透率比较高,晶粒大,结构比较紧密,常呈黑色。镍锌铁氧体一般渗透率低,晶粒细小,为多孔结构,常呈褐色,尤其是在生产过程中烧结温度较低时。根据这些特点,我们可以用视觉的方法来区分。在光线比较亮的地方,如果铁氧体的颜色是黑色的,并且有比较刺眼的亮晶晶,那么磁芯就是锰锌铁氧体;如果看到铁氧体呈褐色,光泽暗淡,颗粒不刺眼,磁芯为镍锌铁氧体。视觉法是一种比较粗略的方法,经过一定的练习就可以掌握。磁环电感订购

2、测试方法:此方法比较可靠,但需要一些测试仪器,如高阻表、高频Q 表等。

3、试压。
