电感器是一种利用电磁转换原理工作的电子元件,广泛分布于各类电子产品的电子电路中。电感器根据不同工艺可分为绕线型、叠层型、薄膜贴片型,其中贴片电感具有高饱和、高可靠性、高精度、小型化的特点,使其在消费类电子、数码产品、移动通信、计算机、机顶盒、汽车电子等领域具有独特的优势。电子产品不断朝小型化、轻型化、高性能方向发展趋势,对贴片电感的可靠性和集成化设计提出了更高的要求。贴片电感主要由三部分组成,线圈,磁芯和电极。其中,电极的设计是影响电感可焊性、耐焊性、集成化设计的关键因素。


1.电极的作用及评估

电极在电感中主要起导通电感线圈和电子元器件的作用,因此贴片电感设计时要考虑电极的可焊性、耐焊性及高可靠性。目前评估电极特性的常见方法主要包括可焊性试验、耐焊接热试验、抗弯强度试验、端电极附着力试验、跌落试验、晶须试验、振动试验、端子强度试验。



2.各类电极设计的优点和劣势

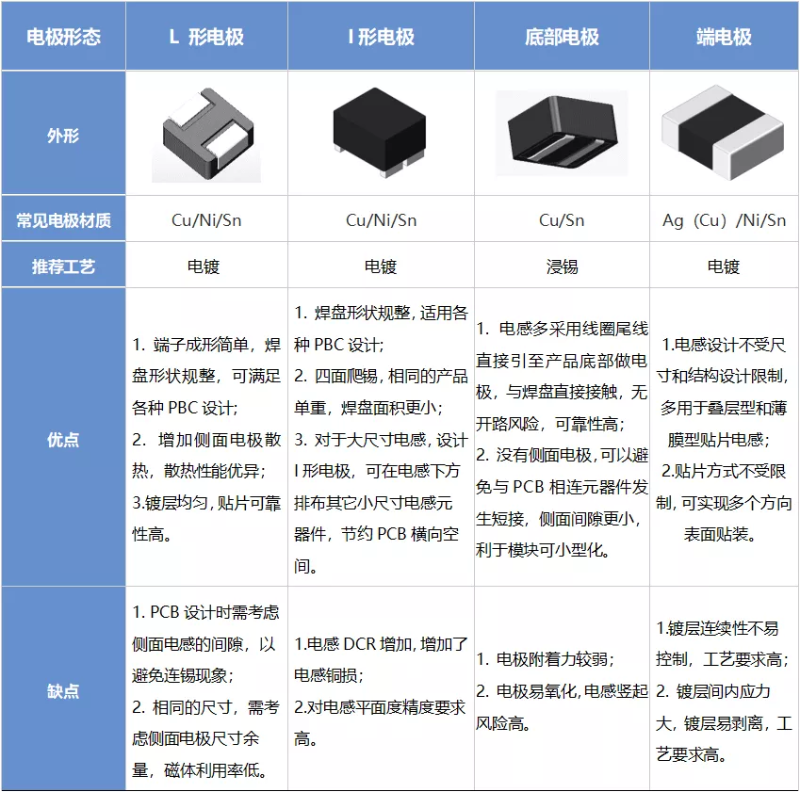

贴片电感电极根据外形可分为L 形电极、 I形电极、底部电极、端电极,其优缺点如表格所示。
